80-serien aluminiumsekstruderingsprofil – kraftig strukturell innramming for industrielle applikasjoner

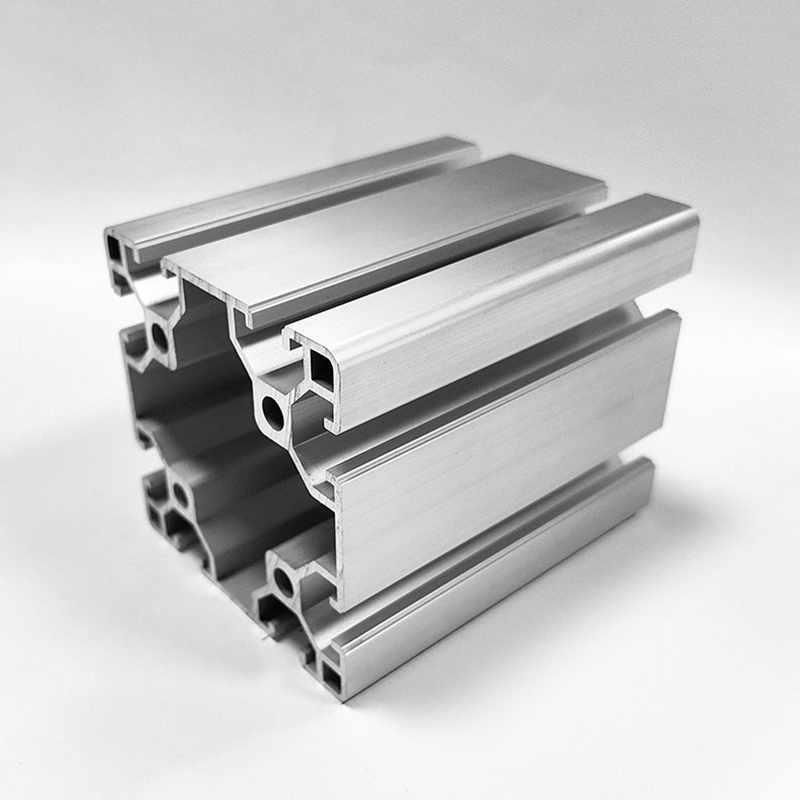

80-seriens aluminiumsekstruderingsprofil er ryggraden i tung industriell innramming. Med et tverrsnitt på 80 mm gir disse profilene stivheten, lastekapasiteten og torsjonsmotstanden som kreves for maskinbaser, arbeidsplattformer med flere nivåer, transportørstøtter, portaler med stort spenn og automasjonsceller. Når applikasjonen din krever statiske belastninger på flere tonn eller dynamiske krefter, er 80-serien det riktige utgangspunktet. Som en profesjonell 80-seriens aluminiumsekstruderingsprofilprodusent , Shanghai Huishuo Aluminium Industry Technology Co., Ltd. tilbyr en rekke profiler med forskjellige sporgeometrier, veggtykkelser og overflatefinisher for å matche dine nøyaktige strukturelle og integreringsbehov.

Nøkkelspesifikasjoner og konfigurasjonsalternativer

80-serien inkluderer flere varianter, hver optimalisert for en spesifikk belastningsklasse, monteringsmetode eller tilbehørskompatibilitet. Tabellen nedenfor sammenligner de vanligste profilene tilgjengelig fra denne leverandøren.

Sporgeometri og festekompatibilitet

Spordesignet avgjør hvilke koblinger, T-muttere og bolter du kan bruke. 80-serien tilbyr tre spilleautomater:

• 8 mm T-spor – Bransjestandard for middels tung last. Kompatibel med M8 festemidler og et bredt utvalg av standard tilbehør fra dette Aluminiumsprofiltilbehør linje.
• 10 mm T-spor – Større sporbredde for festemidler med høyere styrke (M10) og økt klemkraft. Brukes når skjøten må motstå høyere momenter.
• U-spor (dyp spor) – Tillater panelmontering, skyveelementer og skjulte tilkoblinger. Den dype kanalen gir mer grep for spesialbraketter.
• Firkantet spor – Designet for kraftige faste konstruksjoner der standard T-muttere ikke er nødvendig. Brukes ofte med tilpassede braketter eller sveising.

Velg sportypen basert på tilbehørets økosystem. Hvis du allerede bruker M8 T-muttere og koblinger, minimerer 8 mm T-sporprofilene lagerkompleksiteten. For nye design som krever høyere fugestyrke, er 10 mm spor det bedre valget.

Avveininger for lastekapasitet og veggtykkelse

Veggtykkelse påvirker bøyningsstivhet, vekt og kostnad direkte. Profilene i 80-serien spenner fra lette (reduserte vegger) til ekstra tykke (forsterket). Her er valglogikken:

• Standard vegg – Passer for de fleste maskinrammer, arbeidsstasjoner og lette transportbåndstøtter. Gir en god balanse mellom styrke og materialkostnad.
• Tykk / fortykket vegg – Brukes til søyler, tunge pressrammer og plattformer med flere nivåer der nedbøyningen må minimeres. Den tilførte aluminiummassen øker stivheten med 20–40 % sammenlignet med standard vegg.
• Ekstra tykk vegg (W-serien) – For ekstreme belastninger, som store portalbjelker eller vibrasjonsfølsomme utstyrsbaser. Ekstramaterialet forbedrer også gjengeholding for boltede skjøter.
• Lett (redusert vegg) – Når vekten er en begrensning og belastningen er moderat. Ideell for manuelt justerte armaturer eller bærbare strukturer.

Be om en last-nedbøyningsberegning fra leverandøren for ditt spesifikke spenn og last. En pålitelig 80 Series Aluminium Extrusion Profile leverandør skal gi teknisk støtte for strukturelle analyser.

Overflatebehandling og korrosjonsbestandighet

Standard finish er møllefinish eller sølv anodisert. For økt korrosjonsbestandighet i våte eller kjemiske miljøer, spesifiser anodisering, pulverlakkering eller elektroforetisk belegg. Fabrikken driver flere overflatebehandlingslinjer, inkludert anodisering og vertikal spraybelegg, som vist på fabrikkomvisningssiden. Anodiserte profiler gir en hard, slitesterk overflate med jevn farge. Pulverlakk gir et tykkere beskyttende lag og et bredere fargespekter. For utendørs eller nedvaskingsapplikasjoner, be om en saltspraytestrapport.

CNC-bearbeiding og tilpasset fabrikasjon

De fleste profiler i 80-serien kan leveres kuttet i lengde, boret, tappet og frest etter tegningen din. Leverandørens CNC-aluminiumbehandlingsevne inkluderer 26 maskineringssentre med effektiv maskineringsdiameter på opptil 6,5 m og toleransepresisjon på 0,01 mm. Dette muliggjør presisjonshullmønstre, forsenkninger og sporing direkte på profilen, noe som reduserer monteringstiden og sikrer repeterbarhet. Inkluder en detaljert 2D- eller 3D-tegning med tilbudsforespørselen din for å unngå feiltolkning.

Integrasjon med tilbehør og koblinger

80-serien er designet for å fungere med et komplett økosystem av aluminiumsprofilkoblinger, festemidler, etterbehandlingsdeler og monteringsdeler. Ved bestilling, bekreft at sporstørrelsen samsvarer med den tiltenkte koblingsserien. For eksempel krever 8 mm T-sporprofiler 8 mm T-muttere og kompatible braketter. Leverandøren tilbyr også Profilramme i aluminium design- og monteringstjenester, som kan forenkle innkjøp dersom du trenger nøkkelferdige konstruksjoner.

Sjekkliste for kjøperanbud

Bruk følgende sjekkliste for å sikre at din tilbudsforespørsel dekker alle kritiske parametere:

• Profilmodell og tverrsnitt (f.eks. HS-8-8080, 80×80 mm)
• Sportype og -bredde (8 mm T-spor, 10 mm T-spor, U-spor, firkantet spor)
• Veggtykkelse eller belastningsklasse (standard, tykk, ekstra tykk, lett)
• Legering og temperament (vanligvis 6063-T5 eller 6061-T6; spesifiser om nødvendig)
• Overflatefinish (fres, anodisert, pulverlakkert, farge RAL-kode)
• Lengde per stykke og total mengde (standardlengder opptil 6 m; tilpassede lengder tilgjengelig)
• Maskineringskrav: boring, tapping, fresing, forboring – gi tegning med toleranser
• Emballasje: individuell innpakning, trekasser eller bulkbunting
• Sertifisering: materialtestrapport, dimensjonal inspeksjonsrapport, overflatekvalitetsstandard
• Leveringstid og incoterm (FOB Shanghai, CIF, etc.)
• Teknisk støtte: beregning av last-avbøyning, gjennomgang av monteringstegninger
