120-serien aluminiumsekstruderingsprofil – maksimal belastningskapasitet feller industriell innramming

120-seriens aluminiumsekstruderingsprofil er den tyngste T-sporprofilen i det standard industrielle aluminiumsekstruderingsutvalget. Med et nominelt tverrsnitt på 120 mm × 120 mm og veggtykkelser opp til 15 mm, gir denne profilen den høyeste bøyestivheten og bæreevnen blant T-sporprofiler. Den er designet for strukturell innramming i stor skala, støtte for tungt utstyr, monteringsportaler, transportbåndsbroer og automatiserte maskinbaser der nedbøyning må minimeres under ekstreme statiske eller dynamiske belastninger.

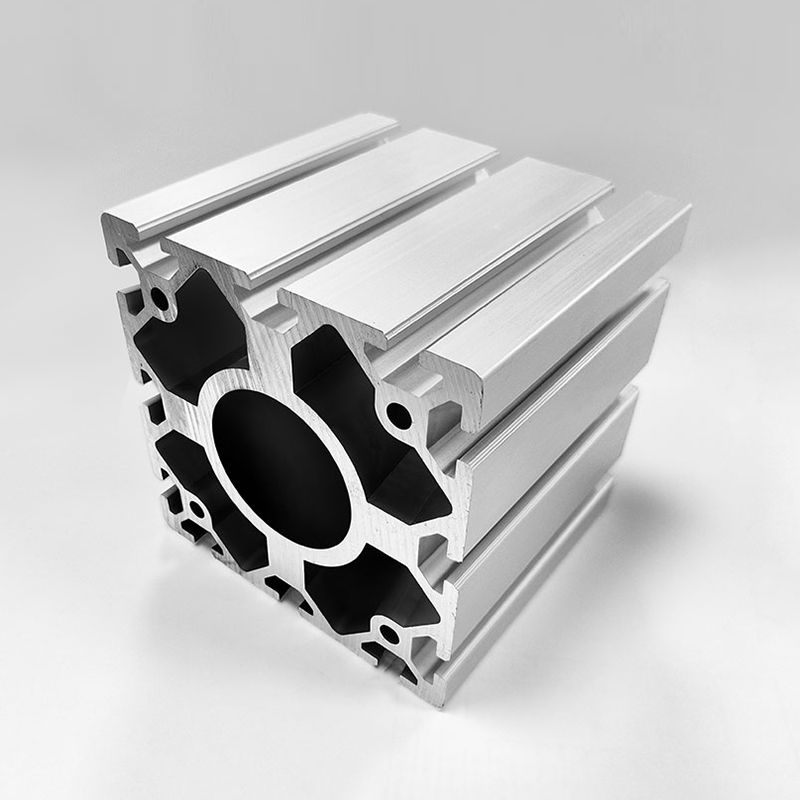

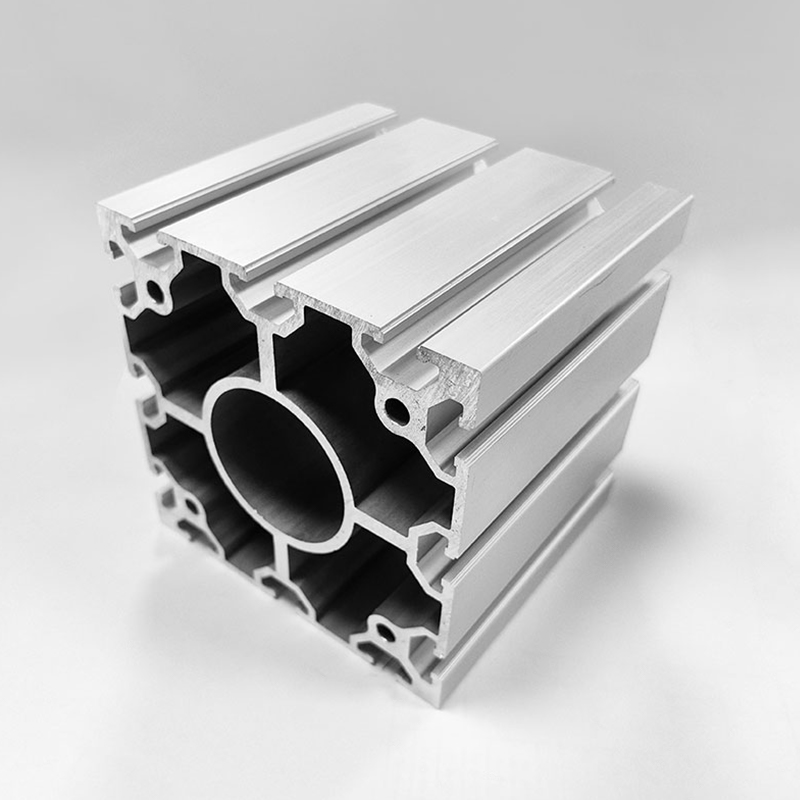

Som en 120-seriens aluminiumsekstruderingsprofilprodusent og fabrikk, Shanghai Huishuo Aluminium Industry Technology Co., Ltd. tilbyr to standardvarianter: HS-8-120120L med en 120×120 mm seksjon og HS-8-120120 ultra-heavy-duty-versjonen med 15 mm veggtykkelse. Begge produseres på høytonnasje ekstruderingspresser (opptil 5000T) og gjennomgår streng kvalitetskontroll. kategorien gir innkjøpsledere og ingeniører de tekniske dataene, utvalgskriteriene og RFQ-kravene som er nødvendige for å spesifisere riktig profil for ekstrembelastningsapplikasjoner.

Nøkkelspesifikasjoner og varianter

120-serien inkluderer to primære produktmodeller. Tabellen nedenfor sammenligner deres kritiske spesifikasjoner for anskaffelsesevaluering.

Begge profilene bruker en 8 mm T-spor som er kompatibel med standard kraftige koblinger, fester og tilbehør fra Aluminiumsprofiltilbehør rekkevidde. Ultra-heavy-duty-varianten (15 mm vegg) er spesifisert når rammen skal tåle punktbelastninger over 10 kN eller spenne over 3 m uten mellomstøtter.

Prosesstilpasning og applikasjonshensyn

120-serien er ikke en generell profil. Det velges når mindre serier (f.eks. 80-serien or 100-serien ) kan ikke oppfylle den nødvendige stivheten eller lastekapasiteten. Typiske bruksområder inkluderer:

• Kraftige monteringsportaler – støtte overliggende verktøy, taljer eller robotarmer med dynamisk belastning.
• Store maskinbaser – for stansepresser, sprøytestøpemaskiner eller CNC-fresere der vibrasjonsdemping er kritisk.
• Transportbroer og overføringssystemer – spenner over brede ganger eller kryssende produksjonslinjer.
• Seismisk avstivning og strukturelle støtter – i miljøer med høy vibrasjon eller jordskjelvutsatte anlegg.
• Automatiseringsceller med tung nyttelast – integrering av lineære aktuatorer, gripere og synssystemer.

Når du evaluerer prosesstilpasningen, bør du vurdere den totale statiske belastningen (inkludert sikkerhetsfaktor), dynamisk belastningsfrekvens, spennlengde og akseptabel avbøyning. For eksempel vil et portal som støtter en nyttelast på 500 kg over et 4 m spenn kreve 15 mm veggvarianten for å holde nedbøyningen under L/500.

Alternativer for material- og overflatebehandling

Standardlegering er 6063-T5, som gir god ekstruderbarhet og moderat styrke. For høyere strekkfasthet (opptil 310 MPa), spesifiser 6061-T6. Fabrikken kan også levere spesialtilpassede legeringer på forespørsel. Overflatebehandlinger inkluderer:

• Anodisering – gir et hardt, korrosjonsbestandig oksidlag; standardfarger sølv og svart.
• Pulverlakk – for fargetilpasning og forbedret holdbarhet i tøffe miljøer.
• Elektroforese – ensartet belegg med utmerket vedheft for utendørs- eller vaskebruk.

For mat- eller renromsapplikasjoner, spesifiser anodisert finish med forseglede porer for å forhindre partikkelavgivelse.

Automatisering Integrasjon og tilpasning

Profilene i 120-serien er designet for integrasjon med automatiserte systemer. T-sporene aksepterer standard M8 eller M10 T-muttere og bolter, som tillater direkte montering av lineære føringer, sensorer, kabelbakker og pneumatiske komponenter. For komplekse sammenstillinger tilbyr fabrikken CNC aluminiumsbehandling inkludert boring, tapping, fresing og skjæring til nøyaktige lengder med toleranser på ±0,1 mm. Tilpasset maskinering kan spesifiseres i tilbudsforespørselen for å redusere fabrikasjon på stedet.

For ikke-standardiserte tverrsnitt, tilbyr selskapet Custom Mold Making-tjenester. Ledetid for en ny form er vanligvis 3–4 uker, etterfulgt av ekstrudering og etterbehandling. Minimumsbestillingsmengder gjelder for tilpassede profiler.

Installasjons-, vedlikeholds- og livssykluskostnader

Installasjonen bruker standard T-spor koblinger, braketter og festemidler fra Aluminium profilkoblinger rekkevidde. For kraftige skjøter, bruk høyfaste stålbraketter og momentkontrollert bolting. Profilens korrosjonsbestandighet eliminerer behovet for maling, noe som reduserer vedlikeholdet. Totale eierkostnader er gunstige på grunn av lang levetid (20 år i innendørsmiljøer) og gjenbrukbarhet – den modulære designen tillater demontering og rekonfigurering.

Kvalitetssikring og aksepttesting

Fabrikken har en kvalitetsstyringssystemsertifisering og bruker internt testutstyr, inkludert strekktestere, bildemåleinstrumenter og koordinatmålemaskiner. Hvert ekstruderingsparti kontrolleres for dimensjonsnøyaktighet, retthet (≤0,5 mm per meter), vridning og overflatefinish. For kritiske bruksområder, be om et materialtestsertifikat (EN 10204 3.1) og en målinspeksjonsrapport.

Sjekkliste for kjøperanbud

Når du ber om et tilbud for 120-serieprofiler, må du inkludere følgende informasjon for å sikre nøyaktige priser og leveringstid:

• Profilmodell – HS-8-120120L eller HS-8-120120, eller spesifiser tilpasset tverrsnitt.
• Legering og temperament – f.eks. 6063-T5, 6061-T6 eller andre.
• Lengde pr stk – standard 6000 mm; spesifiser om det er annerledes.
• Mengde – antall stykker eller totale meter.
• Overflatefinish – anodisert (farge), pulverlakkering (RAL-kode), eller ekstrudert.
• Krav til maskinering – boring, tapping, fresing, forsenking; gi 2D/3D tegninger.
• Akseptkriterier – toleranse for retthet, vridningsgrense, tillatt overflatedefekt.
• Emballasje – individuell innpakning, trekasser eller bulkpakking.
• Leveringsbetingelser – Incoterm (FOB Shanghai, CIF, etc.), påkrevd leveringsdato.
• Sertifisering – mølletestrapport, dimensjonal inspeksjon eller tredjepartsinspeksjon.
• Prøvekrav – prøvelengde, ledetid for prøvegodkjenning.

Leverandørvurderingskriterier

Når du vurderer en leverandør av 120-serien aluminiumsekstruderingsprofiler, bør du vurdere:

• Ekstrusjonspresskapasitet – profiler med 15 mm vegg krever minst 4000T press; fabrikken opererer opp til 5000T.
• CNC maskineringsevne – verifiser maksimale maskineringsdimensjoner (opptil 6,5 m) og toleranse (±0,01 mm).
• Overflatebehandlingslinjer – Intern anodisering og belegg sikrer jevn kvalitet og kortere ledetider.
• Kvalitetssertifiseringer – ISO 9001 eller tilsvarende; se etter bruksmodellpatenter.
• Referanseprosjekter – be om casestudier av lignende kraftige rammeapplikasjoner.
