Oversikt: 100-seriens aluminiumsekstruderingsprofil feller ekstreme belastninger

100-seriens aluminiumsekstruderingsprofil er den tyngste T-sporprofilen i standard industriserien, designet for strukturelle bruksområder som krever maksimal stivhet, lastekapasitet og spennevne. Med et nominelt tverrsnitt på 100 mm × 100 mm, fungerer disse profilene som de primære konstruksjonselementene for store portalrammer, tunge transportbåndstøtter, automatiserte samlebånd og plattformer i brostil. De tilbyr et vedlikeholdsfritt alternativ til sveiset stål, og eliminerer termisk forvrengning og korrosjonsproblemer, samtidig som de gir sammenlignbare styrke-til-vekt-forhold.

Som en 100-seriens aluminiumsekstruderingsprofilprodusent med over 16 års erfaring, leverer Shanghai Huishuo Aluminium Industry Technology Co., Ltd. disse profilene med presisjonstoleranser og spesialtilpassede fabrikasjonsalternativer. Denne ressursen hjelper innkjøpsledere og ingeniører med å evaluere spesifikasjonsavveininger, konfigurere den riktige profilvarianten og utarbeide en komplett tilbudsforespørsel.

Nøkkelspesifikasjoner og varianter

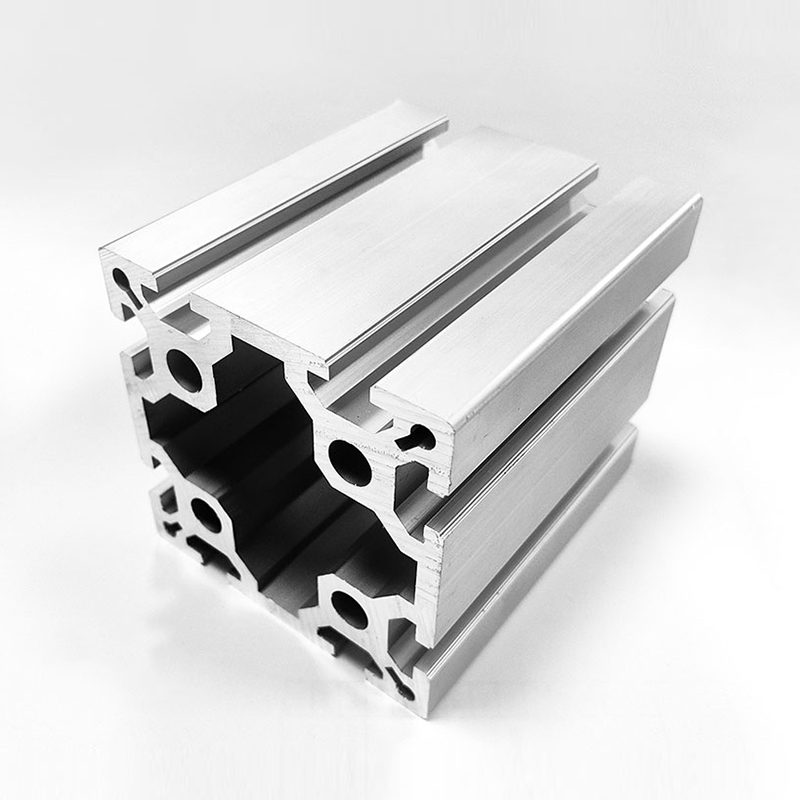

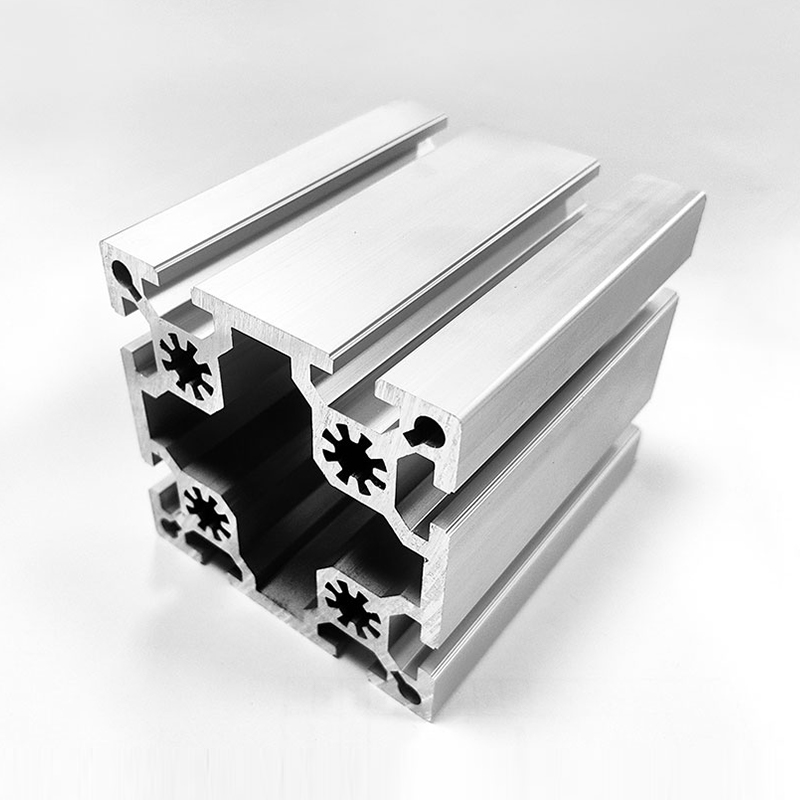

100-serien inkluderer to primære varianter: standard kraftig profil (HS-10-100100) med 6,2 mm veggtykkelse, og ultra-heavy-duty profil (HS-10-100100A) med forsterkede vegger for ekstreme belastninger. Begge bruker en 10 mm sporbredde som er kompatibel med standard T-muttere og tilbehør. Tabellen nedenfor oppsummerer kritiske spesifikasjoner for RFQ-sammenligning.

Application Fit and Selection Logic

Velg 100-serien når strukturen din krever lange ustøttede spenn, høye punktbelastninger eller integrasjon med tungt automasjonsutstyr. Spaltebredden på 10 mm aksepterer M8 eller 5/16" maskinvare, noe som gir robust fugestyrke. For lettere belastninger bør du vurdere mindre serier som f.eks. 40-serien or 60-serien . 100-serien er det riktige valget når nedbøyningsgrensene er stramme og sveiset stål ikke er akseptabelt på grunn av termisk forvrengning eller korrosjon.

• Gantry og brorammer: Det høye treghetsmomentet minimerer nedbøyning under bevegelige laster.
• Tunge transportbåndstøtter: Støtter båndtransportører, rullebaner og kjededrift med minimal avstivning.
• Automatiseringsmaskinbaser: Gir en stabil plattform for robotceller, pick-and-place-enheter og monteringsstasjoner.
• Modulære arbeidsstasjoner: Tillater rekonfigurering uten sveising; ideell for slanke produksjonsoppsett.

Alternativer for material- og overflatebehandling

Standardmaterialet er 6063-T5 aluminiumslegering, som gir god ekstruderbarhet og moderat styrke. For høyere styrke, spesifiser 6061-T6 eller 6082-T6. Overflatebehandlingsalternativer inkluderer klar anodisering (AA10/AA15), svart anodisering og pulverlakkering (RAL-farger). Anodisering gir slitestyrke og korrosjonsbeskyttelse; pulverlakk gir farge og UV-stabilitet for utendørs bruk. Be om en saltspraytestrapport hvis rammen vil bli utsatt for fuktighet eller kjemikalier.

Tilpasset fabrikasjon og CNC-bearbeiding

Shanghai Huishuo tilbyr CNC aluminiumsbehandling med maskineringssentre som kan håndtere profiler på opptil 6,5 meter i lengde og toleranser på ±0,01 mm. Typiske operasjoner inkluderer boring, tapping, forsenking, slisse og planfresing. For komplekse sammenstillinger kan leverandøren levere komplette profilrammer i aluminium klar for sammenboltning. Bekreft maksimal bearbeidingslengde og toleranseklasse i tilbudsforespørselen.

Integrasjon med tilbehør og koblinger

100-serien bruker standard 10 mm sportilbehør. Kompatible kontakter inkluderer koblinger i aluminiumsprofil , T-muttere, hjørnebraketter og vinkelbraketter. For kraftige skjøter, bruk kraftige T-muttere med M8-bolter og drei til anbefalt verdi. Leverandøren kan levere et komplett tilbehørssett for rammedesign.

Kvalitetssikring og aksepttesting

Be om følgende kvalitetsdokumentasjon fra leverandøren:

• Materialsertifikat (EN 10204 3.1 eller tilsvarende) som bekrefter legering og temperament.
• Målinspeksjonsrapport for kritisk tverrsnitt og retthet (≤0,5 mm/m).
• Rapport om overflatefinish og anodiseringstykkelse (hvis aktuelt).
• Mekanisk testrapport (strekkfasthet, flytegrense, hardhet).

Shanghai Huishuo har en kvalitetskontrollavdeling med bildemåleinstrumenter, strekktestmaskiner og koordinatmålemaskiner. Kontroller at leverandøren kan utføre disse testene og levere rapporter.

Sjekkliste for kjøperanbud

Leverandørvurderingskriterier

Ved vurdering av a 100 Series Aluminium Extrusion Profile leverandør , vurder følgende:

• Ekstruderingskapasitet: Har leverandøren ekstruderingspresser på 1800T eller høyere for å produsere 100 mm profiler med jevn veggtykkelse?
• CNC-evne: Kan de bearbeide profiler opp til 6,5 m lengde med ±0,01 mm toleranse?
• Overflatebehandlingslinjer: Intern anodisering og pulverlakkering sikrer kvalitetskontroll og kortere ledetider.
• Kvalitetssertifiseringer: ISO 9001, materialtestrapporter og sporbarhet.
• Tilpasset formproduksjon: Hvis du trenger ikke-standard profiler, verifiser formdesign og utviklingsevne.
• Referanseprosjekter: Be om case-studier av lignende tunglastrammer eller automasjonskonstruksjoner.
