50-serien aluminiumsekstruderingsprofil – konstruert for tunge belastninger

50-seriens aluminiumsekstruderingsprofil er en strukturell T-sporprofil designet for applikasjoner som krever høyere lastekapasitet og stivhet enn mindre serier. Med et nominelt tverrsnitt på 50 mm er disse profilene det foretrukne valget for å bygge robuste maskinbaser, kraftige hyller, støtterammer med stort spenn og fundamenter for automatiseringsutstyr. Som en 50-seriens aluminiumsekstruderingsprofilprodusent , Shanghai Huishuo Aluminium Industry Technology Co., Ltd. tilbyr flere varianter for å matche spesifikke strukturelle og budsjettmessige krav.

Nøkkelspesifikasjoner og varianter

50-serien inkluderer profiler med forskjellige spaltebredder (8 mm og 10 mm), veggtykkelser og tverrsnittsgeometrier. Tabellen nedenfor oppsummerer hovedalternativene som er tilgjengelige fra denne leverogøren.

Materiale og overflatebehandling

Alle 50-seriens profiler er ekstrudert av 6063-T5 eller 6061-T6 aluminiumslegering, avhengig av nødvendig styrke og korrosjonsbestandighet. Standard overflatefinish er sølvanodisering (AA10–AA15), som gir god slitestyrke og et jevnt utseende. For økt holdbarhet eller estetiske krav kan pulverlakkering, elektroforetisk belegg eller børsting spesifiseres. Leverandørens Industrielle aluminiumsekstruderingsprofiler line includes these options.

Valg av sporbredde: 8 mm vs. 10 mm

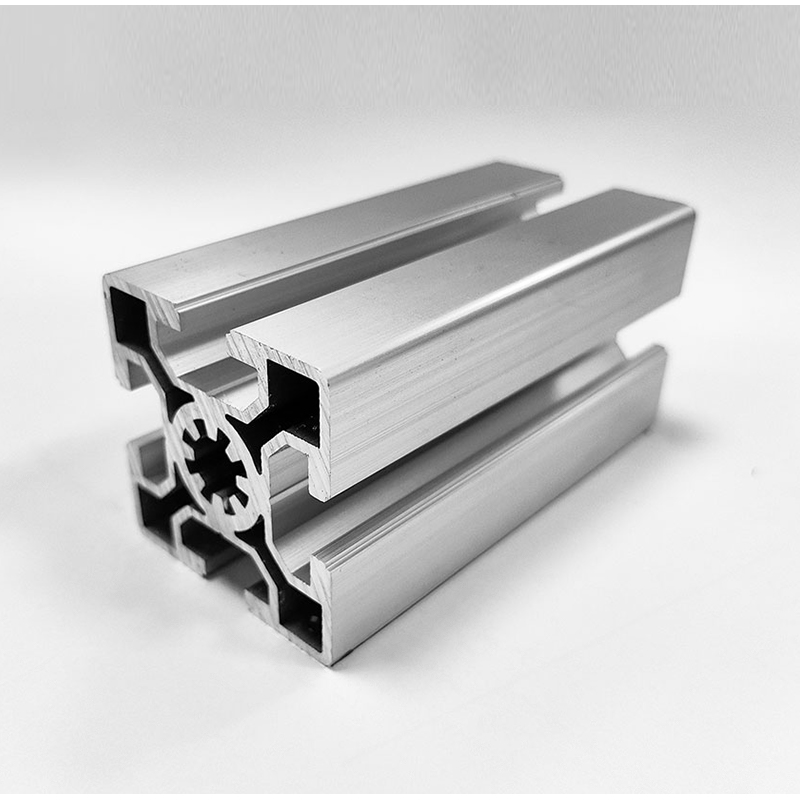

Sporbredden bestemmer kompatibilitet med standard T-muttere, bolter og tilbehør. 8 mm sporet (HS-8-serien) er det vanligste og tilbyr et bredt utvalg av hyllekoblinger og festemidler. 10 mm slissen (HS-10-serien) gir større kontaktflater for høyere klemkrefter og foretrekkes ved bruk av kraftige braketter eller når rammen vil oppleve dynamiske belastninger. Gjennomgå Aluminiumsprofiltilbehør katalog for å bekrefte festekompatibilitet.

Lastekapasitet og strukturell ytelse

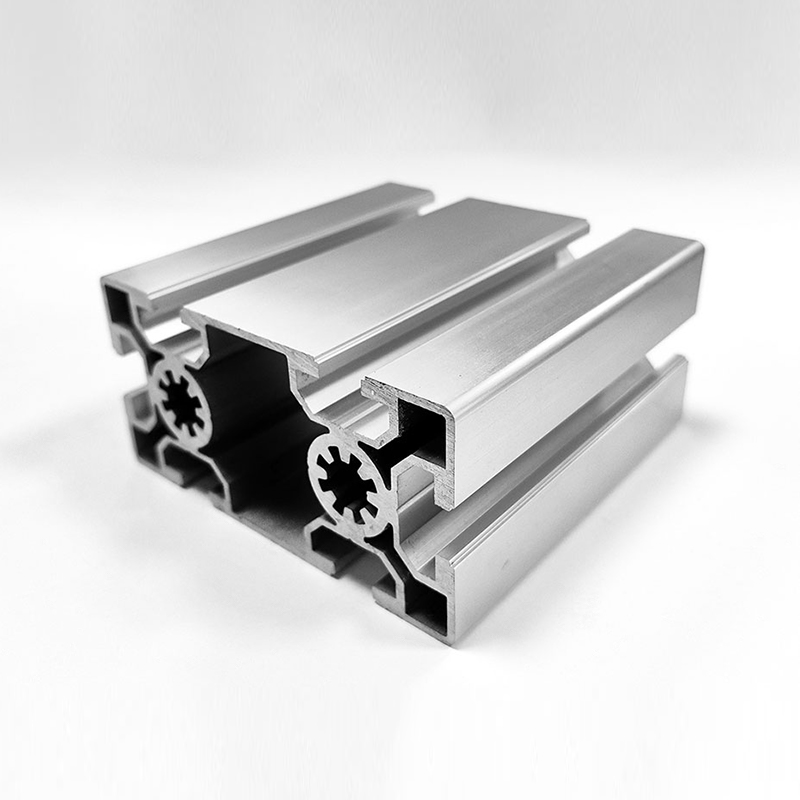

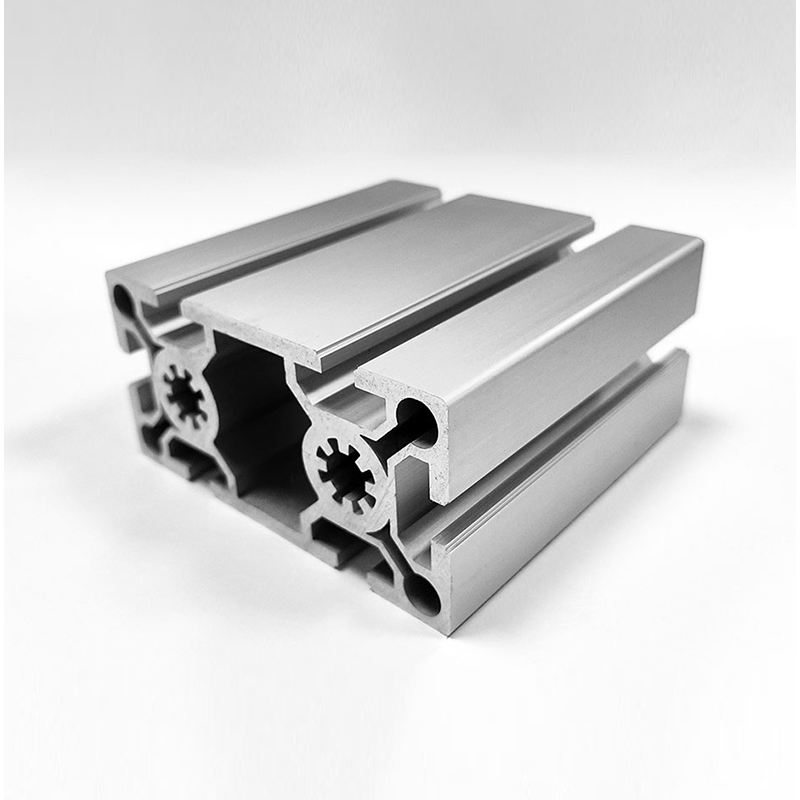

Belastningskapasitet avhenger av veggtykkelse, tverrsnittsgeometri og spennlengde. For en enkelt støttet bjelke på 1 m spennvidde, tåler en standard HS-8-5050-profil en jevn belastning på ca. 200–300 kg, mens den fortykkede HS-8-5050W tåler 30–50 % mer. De rektangulære profilene (50×100) gir betydelig høyere bøyestivhet i hovedaksen. Kontroller alltid nedbøyningsgrensene for din spesifikke applikasjon. Leverandørens Custom Mold Making-tjeneste kan produsere ikke-standard tverrsnitt om nødvendig.

Presisjonsbearbeiding og integrasjon

For sømløs integrering i produksjonslinjer kan profiler leveres med forhåndsborede hull, tappede ender, freste slisser eller kuttes til nøyaktige lengder. Leverandøren driver 26 CNC-maskinsentre med en toleranse på ±0,01 mm og en maksimal maskineringsdiameter på 6,5 m. Dette gir mulighet for høypresisjonsfunksjoner som forsenkede hull for skjulte festemidler eller tilpassede utskjæringer for sensorer og kabelkanaler. Inkluder en detaljert maskineringstegning med din RFQ.

Monterings- og koblingssystemer

50-seriens profiler settes sammen med standard T-sporforbindelser, vinkelbeslag og hjørneskjøter. Den Aluminium profilkoblinger and Aluminium profilfester kategorier viser kompatible komponenter. For skjøter med høy styrke bør du vurdere å bruke kraftige støpte braketter eller interne koblinger. Leverandøren tilbyr også Profilramme i aluminium design- og monteringstjenester, noe som kan redusere arbeidskraft på stedet.

Kvalitetssikring og testing

Leverandørens kvalitetskontrollavdeling bruker bildemåleinstrumenter, strekktestmaskiner og koordinatmålemaskiner for å verifisere dimensjonsnøyaktighet og mekaniske egenskaper. Sertifikater inkluderer en sertifisering av et kvalitetsstyringssystem og et bruksmodellpatent. Be om en testrapport for den spesifikke legeringen og temperamentet med bestillingen din.

Sjekkliste for kjøperanbud

• ☐ Spesifiser profilmodell og tverrsnitt (f.eks. HS-8-5050W).
• ☐ Oppgi kuttelengder og total mengde per lengde.
• ☐ Angi legering og temperament (6063-T5 eller 6061-T6).
• ☐ Definer overflatefinish (anodiseringsfarge, pulverlakk RAL, etc.).
• ☐ Fest maskintegning for hull, slisser eller boring.
• ☐ Angi akseptable toleranser (lineær, vridning, flathet).
• ☐ Bekreft emballasjekrav (buntet, pakket eller palletert).
• ☐ Be om lasttestdata eller materialsertifikater.
• ☐ Spesifiser leveringstid og incoterms.
• ☐ Spør om minimumsbestillingsmengde og prøvetilgjengelighet.
